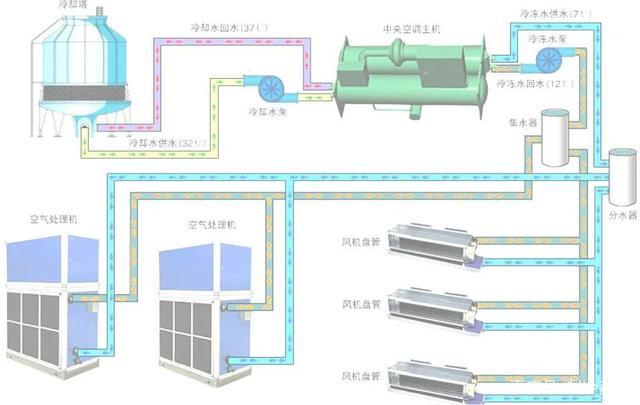

一、中央空调水系统工做流程
空调水系统包罗冷却水系统(冷却水管、泵、冷却塔、冷凝器、阀门等)、冷冻水系统(冷冻水管、泵、末端、阀门、保温、膨胀水箱等)和冷凝水系统。
空调水系统包罗:
1、冷媒水系统(空调水系统);
2、冷却水系统;
3、冷凝水系统;
1-水冷冷水机组 ;2-汽锅 ;3-冷冻水泵 ;4-热水泵 ;5-冷却水泵 ;6-冷却塔 ;7-分水器;8-集水器 ;9-压差控造阀 ;10-空调设备 ;11-主动排气阀 ;12-膨胀水箱 ;13-阀门
夏日供冷时 :下图所示,冷水机组1造出的7℃冷冻水,在冷冻水泵3的感化下送至分水器7,然后由分水器通过各供水收管别离送至各空调房间或区域的空调设备10。
在空调设备中,冷冻水与空气经热湿交换后,水温升至12℃又别离由各回水收管流回至集水器8,最初,返回至冷水机组1再被降温处置至7℃,如斯频频轮回。
冬季供暖时 :汽锅2造出的60℃热水,在热水泵4的感化下送至分水器7,然后按夏日供水道路轮回,最初,返回至汽锅2再从头被加热处置。
夏日供冷和冬季供暖的转换,通过冷水机组和汽锅进出水管上的阀门启、闭实现。如下图所示:
图中膨胀水箱12的次要感化是搜集因水被加热时体积膨胀而多出的水量,避免系统损坏形成漏水。别的,膨胀水箱还可起到补水和定压感化。
水系统中管道的高处容易储蓄积累空气。当管道内存有空气时,会构成所谓“气堵”,影响水的活动。图中主动排气阀11是为随时排除系统内的空气而设置的。
水系统中设置阀门的感化 :
调理感化:调理管道中的水流量;
关断感化:中行水的活动。
水系统中还要设置以下需要仪表和安装
空调设备的进、出水口设置测温安装,检测设备与水的换热效果。
次要设备进、出水口设置测压安装,以便领会设备的水流阻力情况。
在冷水机组、汽锅等重要设备水流入口处,凡是要设置水过滤安装,避免脏、杂、污物梗塞冷热源设备和空调设备的传热管 。
二、空调水系统的形式
空调水系统的功用是输送冷热量,以满足空调设备处置空气的需要。空调水系统的形式因为分类体例纷歧样,有良多类型,常见的有:
★闭式系统和开式系统;
★两管束系统、三管束系统和四管束系统;
★同程式系统和异程式系统;
★定流量系统和变流量系统;
★一次泵系统、二次泵系统和混合式系统。#冷冻枯燥机#
